产品名称：ZF系列伺服电机

产品概述

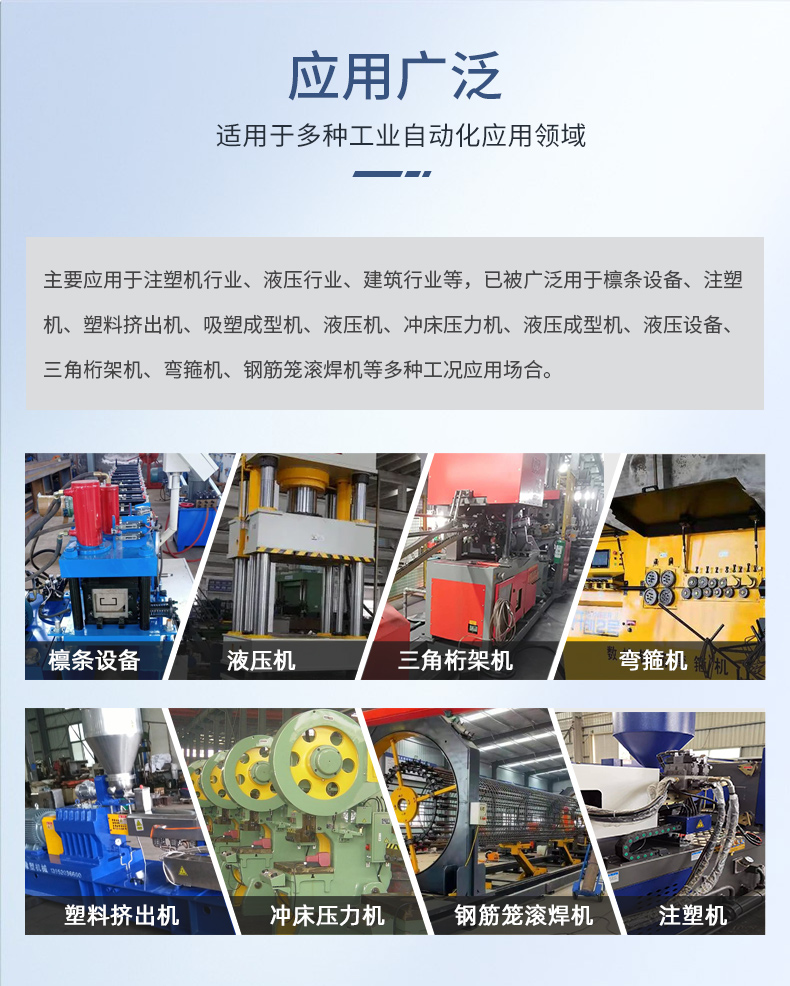

伺服电机采用高性能稀土永磁材料，内禀矫顽力高，抗去磁能力强；采用三相正弦波磁场，动态响应好。广泛运用于机床、印刷设备、包装设备、纺织设备、橡塑设备、电子半导体、风电/太阳能等新能源以及机器人、自动化生产线等领域。

产品特点

产品型号

¥ ZF伺服电机命名规则


¥ ZF18伺服电机性能规格

ZF18强制风冷电机性能参数
型号	额定扭矩 Nm	额定转速 Rpm	反电动势	额定电压 V	额定电流A	额定功率 kW	转矩常数 Nm/A	线电阻	转子惯量kgm2	PTC 常温电阻 Ω	极数	伺服电机代号(PP-02)
ZF1805203	53	2000	310	380	22	11	2.41	0.60	7.5	300	8	30520
ZF1807203	70	2000	300	380	28	15	2.50	0.39	9.8	300	8	30720
ZF1808203	87.5	2000	330	380	32	18	2.73	0.34	11.4	300	8	30820
ZF1810203	105	2000	330	380	40	22	2.62	0.26	13.1	300	8	31020
ZF1813203	132	2000	324	380	52	27	2.54	0.205	14.5	300	8	31320
ZF1805183	54	1800	326	380	18	9.5	2.94	0.85	7.5	300	8	30518
ZF1807183	68	1800	301	380	24	12.5	2.83	0.48	9.8	300	8	30618
ZF1808183	85	1800	333	380	29	15.5	2.93	0.46	11.4	300	8	30818
ZF1810183	108	1800	350	380	37	20.5	2.92	0.33	13	300	8	31018
ZF1813183	132	1800	295	380	53	24.5	2.5	0.205	14.5	300	8	31318
ZF1805153	53	1500	305	380	17	8.2	3.11	1.10	7.5	300	8	30515
ZF1807153	70	1500	290	380	23	11	3.04	0.75	9.8	300	8	30715
ZF1818153	87.5	1500	310	380	27	13.7	3.24	0.46	11.4	300	8	30815
ZF1810153	105	1500	300	380	35	16.5	3.00	0.35	13.1	300	8	31015
ZF1813153	132	1500	295	380	44	20.5	3.0	0.275	14.5	300	8	31315

¥ ZF25伺服电机性能规格

ZF25强制风冷电机性能参数
型号	额定扭矩 Nm	额定转速 Rpm	反电动势	额定电压 V	额定电流 A	额定功率 kW	转矩常数 Nm/A	线电阻	转子惯量 kgm2	PTC 常温电阻 Ω	极数	伺服电机代号(PP-02)
ZF2530183	314	1800	300	380	116	55	2.70	0.046	58	300	8	33118
ZF2525183	248	1800	320	380	93	47	2.66	0.067	50	300	8	32418
ZF2521183	205	1800	324	380	74	35.5	2.77	0.093	42	300	8	32018
ZF2517183	168	1800	307	380	63	31.5	2.66	0.114	35	300	8	31618
ZF2513183	132	1800	310	380	48	25	2.75	0.203	28	300	8	31318
ZF2517153	168	1500	320	380	50	27	3.36	0.204	35	300	8	31615
ZF2521153	205	1500	320	380	62	32	3.33	0.133	42	300	8	32015
ZF2525153	248	1500	320	380	75	39	3.33	0.113	50	300	8	32415
ZF2530153	314	1500	320	380	88	46	3.56	0.085	58	300	8	33115

安装尺寸

¥ ZF18伺服电机外形尺寸

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF1805203	312	12*5	37	380	300
ZF1807203	312	12*5	37	416	300
ZF1808203	312	12*5	37	452	300
ZF1810203	312	12*5	37	488	300
ZF1813203	396	12*5	37	524	300
ZF1805183	396	12*5	37	380	300
ZF1807183	396	12*5	37	416	300
ZF1808183	396	12*5	37	452	300
ZF1810183	396	12*5	37	488	300
ZF1813183	396	12*5	37	524	300
ZF1805153	396	12*5	37	380	300
ZF1807153	396	12*5	37	416	300
ZF1818153	396	12*5	37	452	300
ZF1810153	396	12*5	37	488	300
ZF1813153	396	12*5	37	520	300

¥
ZF25伺服电机外形尺寸

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF2530183	370	14*5.5	42.5	470	360
ZF2525183	370	14*5.5	42.5	510	360
ZF2521183	370	14*5.5	42.5	550	360
ZF2521183	370	14*5.5	42.5	590	360
ZF2513183	370	14*5.5	42.5	630	360
ZF2517153	370	14*5.5	42.5	590	360
ZF2521153	370	14*5.5	42.5	550	360
ZF2525153	370	14*5.5	42.5	510	360
ZF2530153	370	14*5.5	42.5	470	360

¥ ZF伺服电机命名规则


¥ ZF18伺服电机性能规格

ZF18强制风冷电机性能参数
型号	额定扭矩 Nm	额定转速 Rpm	反电动势	额定电压 V	额定电流A	额定功率 kW	转矩常数 Nm/A	线电阻	转子惯量kgm2	PTC 常温电阻 Ω	极数	伺服电机代号(PP-02)
ZF1805203	53	2000	310	380	22	11	2.41	0.60	7.5	300	8	30520
ZF1807203	70	2000	300	380	28	15	2.50	0.39	9.8	300	8	30720
ZF1808203	87.5	2000	330	380	32	18	2.73	0.34	11.4	300	8	30820
ZF1810203	105	2000	330	380	40	22	2.62	0.26	13.1	300	8	31020
ZF1813203	132	2000	324	380	52	27	2.54	0.205	14.5	300	8	31320
ZF1805183	54	1800	326	380	18	9.5	2.94	0.85	7.5	300	8	30518
ZF1807183	68	1800	301	380	24	12.5	2.83	0.48	9.8	300	8	30618
ZF1808183	85	1800	333	380	29	15.5	2.93	0.46	11.4	300	8	30818
ZF1810183	108	1800	350	380	37	20.5	2.92	0.33	13	300	8	31018
ZF1813183	132	1800	295	380	53	24.5	2.5	0.205	14.5	300	8	31318
ZF1805153	53	1500	305	380	17	8.2	3.11	1.10	7.5	300	8	30515
ZF1807153	70	1500	290	380	23	11	3.04	0.75	9.8	300	8	30715
ZF1818153	87.5	1500	310	380	27	13.7	3.24	0.46	11.4	300	8	30815
ZF1810153	105	1500	300	380	35	16.5	3.00	0.35	13.1	300	8	31015
ZF1813153	132	1500	295	380	44	20.5	3.0	0.275	14.5	300	8	31315

¥ ZF25伺服电机性能规格

ZF25强制风冷电机性能参数
型号	额定扭矩 Nm	额定转速 Rpm	反电动势	额定电压 V	额定电流 A	额定功率 kW	转矩常数 Nm/A	线电阻	转子惯量 kgm2	PTC 常温电阻 Ω	极数	伺服电机代号(PP-02)
ZF2530183	314	1800	300	380	116	55	2.70	0.046	58	300	8	33118
ZF2525183	248	1800	320	380	93	47	2.66	0.067	50	300	8	32418
ZF2521183	205	1800	324	380	74	35.5	2.77	0.093	42	300	8	32018
ZF2517183	168	1800	307	380	63	31.5	2.66	0.114	35	300	8	31618
ZF2513183	132	1800	310	380	48	25	2.75	0.203	28	300	8	31318
ZF2517153	168	1500	320	380	50	27	3.36	0.204	35	300	8	31615
ZF2521153	205	1500	320	380	62	32	3.33	0.133	42	300	8	32015
ZF2525153	248	1500	320	380	75	39	3.33	0.113	50	300	8	32415
ZF2530153	314	1500	320	380	88	46	3.56	0.085	58	300	8	33115

¥ ZF18伺服电机外形尺寸

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF1805203	312	12*5	37	380	300
ZF1807203	312	12*5	37	416	300
ZF1808203	312	12*5	37	452	300
ZF1810203	312	12*5	37	488	300
ZF1813203	396	12*5	37	524	300
ZF1805183	396	12*5	37	380	300
ZF1807183	396	12*5	37	416	300
ZF1808183	396	12*5	37	452	300
ZF1810183	396	12*5	37	488	300
ZF1813183	396	12*5	37	524	300
ZF1805153	396	12*5	37	380	300
ZF1807153	396	12*5	37	416	300
ZF1818153	396	12*5	37	452	300
ZF1810153	396	12*5	37	488	300
ZF1813153	396	12*5	37	520	300

¥
ZF25伺服电机外形尺寸

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF2530183	370	14*5.5	42.5	470	360
ZF2525183	370	14*5.5	42.5	510	360
ZF2521183	370	14*5.5	42.5	550	360
ZF2521183	370	14*5.5	42.5	590	360
ZF2513183	370	14*5.5	42.5	630	360
ZF2517153	370	14*5.5	42.5	590	360
ZF2521153	370	14*5.5	42.5	550	360
ZF2525153	370	14*5.5	42.5	510	360
ZF2530153	370	14*5.5	42.5	470	360
