产品名称：EV510H系列高性能电流矢量变频器¥ 产品介绍
EV510H系列高性能电流矢量变频器，具有体积小、重量轻，方便携带等特点，为功能增强型产品。可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。
¥ 产品特点
|
项 目 |
规 格 |
|||
|
基 本 功 能 |
最高频率 |
矢量控制：0～500Hz 、V/F控制： 0～500Hz |
||
|
载波频率 |
0.8kHz～12kHz 可根据负载特性，自动调整载波频率。 |
|||
|
输入频率分辨率 |
数字设定：0.01Hz 、模拟设定：最高频率×0.025% |
|||
|
控制方式 |
开环矢量控制（SVC）、闭环矢量控制（FVC）、 V/F控制 |
|||
|
启动转矩 |
G型机：0.5Hz/150%（SVC）、0Hz/180%（FVC）； P型机：0.5Hz/100% |
|||
|
调速范围 |
1：100 （SVC） |
1：1000 （FVC） |
||
|
稳速精度 |
±0.5%（SVC） |
±0.02%（FVC） |
||
|
转矩控制精度 |
±5%（FVC） |
|||
|
过载能力 |
G型机：150%额定电流60s、180%额定电流3s； P型机：120%额定电流60s、150%额定电流3s |
|||
|
转矩提升 |
自动转矩提升；手动转矩提升0.1%~30.0% |
|||
|
V/F曲线 |
三种方式：直线型、多点型、N次方型V/F曲线 （1.2次方、1.4次方、1.6次方、1.8次方、2次方） |
|||
|
加减速曲线 |
直线或S曲线加减速方式。 四种加减速时间，加减速时间范围0.0~6500.0s |
|||
|
直流制动 |
直流制动频率：0.00Hz~较大频率 、制动时间：0.0s~36.0s 制动、动作电流值：0.0%~100.0% |
|||
|
点动控制 |
点动频率范围：0.00Hz~50.00Hz、点动加减速时间0.0s~6500.0s。 |
|||
|
简易PLC、多段速运行 |
通过内置PLC或控制端子实现较多16段速运行 |
|||
|
内置PID |
可方便实现过程控制闭环控制系统 |
|||
|
自动电压调整（AVR） |
当电网电压变化时，能自动保持输出电压恒定 |
|||
|
过压过流失速控制 |
对运行期间电流电压自动限制，防止频繁过流过压跳闸 |
|||
|
快速限流功能 |
较大限度减小过流故障，保护变频器正常运行 |
|||
|
转矩限定与控制 |
“挖土机”特性，对运行期间转矩自动限制， 防止频繁过流跳闸；闭环矢量模式可实现转矩控制 |
|||
|
个 性 化 功 能 |
出色的性能 |
以高性能的电流矢量控制技术提升异步电机性能 |
||
|
瞬停不停 |
瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行 |
|||
|
快速限流 |
避免变频器频繁的出现过流故障 |
|||
|
定时控制功能 |
定时控制功能：设定时间范围0.0Min～6500.0Min |
|||
|
命令源 |
操作面板给定、控制端子给定、串行通讯口给定。 可通过多种方式切换 |
|||
|
频率源/辅助频率源 |
数字给定、模拟电压给定、模拟电流给定、 脉冲给定、串行口给定。可通过多种方式切换 |
|||
|
运 行 |
输入端子 |
5个数字输入端子，其中1个支持较高100kHz的高速脉冲输入（选配）； 2个模拟量输入端子；AI2支持0～10V电压输入；AI1支持0～10V电压输入或0～20mA电流输入 |
||
|
输出端子 |
1个高速脉冲输出端子（可选为开路集电极式）， 支持0~100kHz的方波信号输出（选配）；1个继电器输出端子；1个模拟输出端子，支持0~20mA电流输出 |
|||
|
显 示 与 键 盘 |
LED显示 |
显示参数 |
||
|
按键锁定和功能选择 |
实现按键的部分或全部锁定，定义部分按键的作用范围， 以防止误操作 |
|||
|
保护功能 |
上电电机短路检测、输出缺相保护、过流保护、过压保护、 欠压保护、 过热保护、过载保护等 |
|||
|
环 境 |
使用场所 |
室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油 雾、水蒸汽、滴水或盐份等 |
||
|
海拔高度 |
低于1000m，高于1000m降额使用，每升高100m，额定输出电流减少1% |
|||
|
环境温度 |
－10℃~＋40℃（环境温度在40℃~50℃，请降额使用） |
|||
|
湿度 |
小于95%RH，无水珠凝结 |
|||
|
液晶操作面板 |
LCD显示和操作键盘；可参数拷贝（选配） |
|||
¥ 技术参数
|
变频器型号 |
电源容量KVA |
输入电流A |
输出电流A |
适配电机KW |
|
单相电源：220V，50/60Hz |
||||
|
EV510H-0004G-S2 |
1.0 |
5.4 |
2.3 |
0.4 |
|
EV510H-0007G-S2 |
1.5 |
8.2 |
4.0 |
0.75 |
|
EV510H-0015G-S2 |
3.0 |
14.0 |
7.0 |
1.5 |
|
EV510H-0022G-S2 |
4.0 |
23.0 |
9.6 |
2.2 |
|
三相电源：380V，50/60Hz |
||||
|
EV510H-0007G-T4 |
1.5 |
3.4 |
2.1 |
0.75 |
|
EV510H-0015G-T4 |
3.0 |
5.0 |
3.8 |
1.5 |
|
EV510H-0022G-T4 |
4.0 |
5.8 |
5.1 |
2.2 |
|
EV510H-0037G/0055P-T4 |
5.9 |
10.5 |
9.0 |
3.7 |
|
EV510H-0055G/0075P-T4 |
8.9 |
14.6 |
13.0 |
5.5 |
¥ 外形尺寸
¥ 机械参数
|
规格型号 |
外型尺寸（mm） |
安装孔径 |
|||
|
B |
W |
H |
D |
||
|
EV510H-0004G-S2 |
155 |
84 |
170 |
127 |
Ф5.7 |
|
EV510H-0007G-S2 |
|||||
|
EV510H-0015G-S2 |
|||||
|
EV510H-0022G-S2 |
|||||
|
EV510H-0007G-T4 |
|||||
|
EV510H-0015G-T4 |
|||||
|
EV510H-0022G-T4 |
|||||
|
EV510H-0037G/0055P-T4 |
183 |
91 |
193 |
142 |
Ф4.7 |
|
EV510H-0055G/0075P-T4 |
|||||

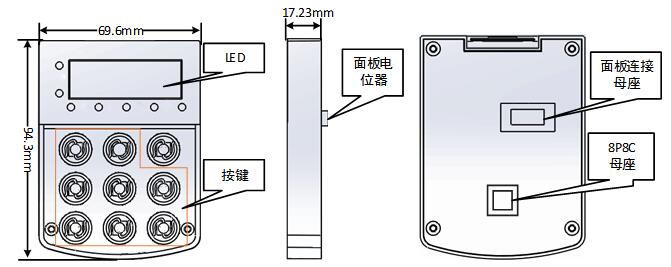

¥ 操作面板的外形尺寸
